CSD21W 礦用水泵無線多參數

點擊次數：54 更新時間：2025-07-17

概述

CSD21W 礦用水泵無線多參數測試儀提供了熱力學法和水力學法兩種測量泵效的方法，在測量時不需停泵，只需測量泵的進、出口溫差（或者流量）、壓差及電參數，就可測量出泵的效率、揚程、流量，該儀器使用方便，測量準確度高，適用于泵站的檢測、仲裁和泵站的技術改造。

CSD21W 礦用水泵無線多參數測試儀，運用了先進的檢測、信號分析、計算機技術等，它可對水泵的工作狀態和性能進行科學的檢測、診斷，為提高水泵性能提供科學依據。廣泛應用于煤礦、油田、非煤礦山、工廠給排水設備泵效率的測量，可測量泵的進出口的溫差、進口壓力、出口壓力以及揚程、管網效率、水泵效率、單耗、流量，是在線測量和評價離心泵性能較理想的便攜式智能化測量儀器。

1.1 設備防爆形式

防爆型式為：礦用本質安全型。

1.2 能正常工作的環境條件

a）環境溫度：-40℃～60℃； b）濕度：≤98％；

c）大氣壓力：80 kPa～116 kPa； d）無顯著振動和沖擊的場合；

e）含有瓦斯、煤塵爆炸性危險場所；

f）無破壞絕緣的腐蝕性氣體的場所。

1.3 能承受的貯運環境條件

a）高溫：+60℃； b）低溫：-40℃； c）濕度：≤95％； d）振動：20m/s²； e）沖擊：300 m/s²。

主要性能指標

1.1 主要指標

項目參數	基本參數
項目參數	范圍	分辨率	誤差
進口溫度（℃）	0～100	0.01	±0.20
溫差（℃）	0～5	0.001	±0.005
進口壓力(MPa)	-0.1～1.5	0.001	±0.002
出口壓力(MPa)	-0.1～20	0.001	±0.020
泵效(%)	0～100	0.01	±0.5%
單耗(kWh/t.100)	0～10	0.001	±0.5%rdg
揚程	0～2000	0.01	±0.2%rdg
流量(m3/h)	0～9999.99	0.01	±1%rdg
環境溫度(℃)	-40～120	0.01	±0.20℃
環境濕度(%RH)	0～100	0.1	±3.0%RH
大氣壓(kPa)	0～130	0.01	±0.04kPa
功率（KW）（選配）	0～1500	0.001	±0.5%FS
電壓（V）（選配）	0～1000	0.001	±0.2% FS
電流（A）（選配）	0～500	0.001	±0.2% FS

1.2 主要特點

l 主機和所有的傳感器都取得了礦用產品安全標志證書及防爆合格證；主機與傳感器組成設備通過本安聯檢，取得了礦用產品安全標志證書；

l 所有的傳感器和主機之間采用無線的方式進行數據傳輸，現場無需連接有線電纜，有效的解決了現場連接、接線麻煩等缺點，操作簡單方便；

l 主機為本安型平板電腦，可一機多用，實時采集、處理、顯示現場數據，所有的數據都直接保存到主機上，可以出具滿足用戶需求的測試報告，軟件設計更加人性化，主機采用錳酸鋰電池供電，正常測試使用時間可達 8 個小時以上；

l 傳感器全部更新為一體式無線傳感器，輕便小巧,錳酸鋰電池供電，自放電率低便于維護，正常測試使用時間可長達 10 個小時以上；

l 采用 LoRa TM 擴頻調制技術和自主研制的無線通信組網技術,有效的解決了多模塊同步傳輸延遲大的短板，采用先進的無線實時傳輸技術，高抗擾能力和低誤碼率，傳輸距離遠，針對現場干擾問題，采用了自適應跳頻技術，具有高抗干擾性和抗衰減能力；

l 提供了熱力學法與水力學法兩種方法對水泵進行測試，使用選配的超聲波流量計可以直接測量管道內液體的流速及流量；

l 可以測算出水泵機組的噸水百米電耗，實現對水泵的節能監測；

l 可以繪制排水系統的運行曲線圖，出具測試報告；

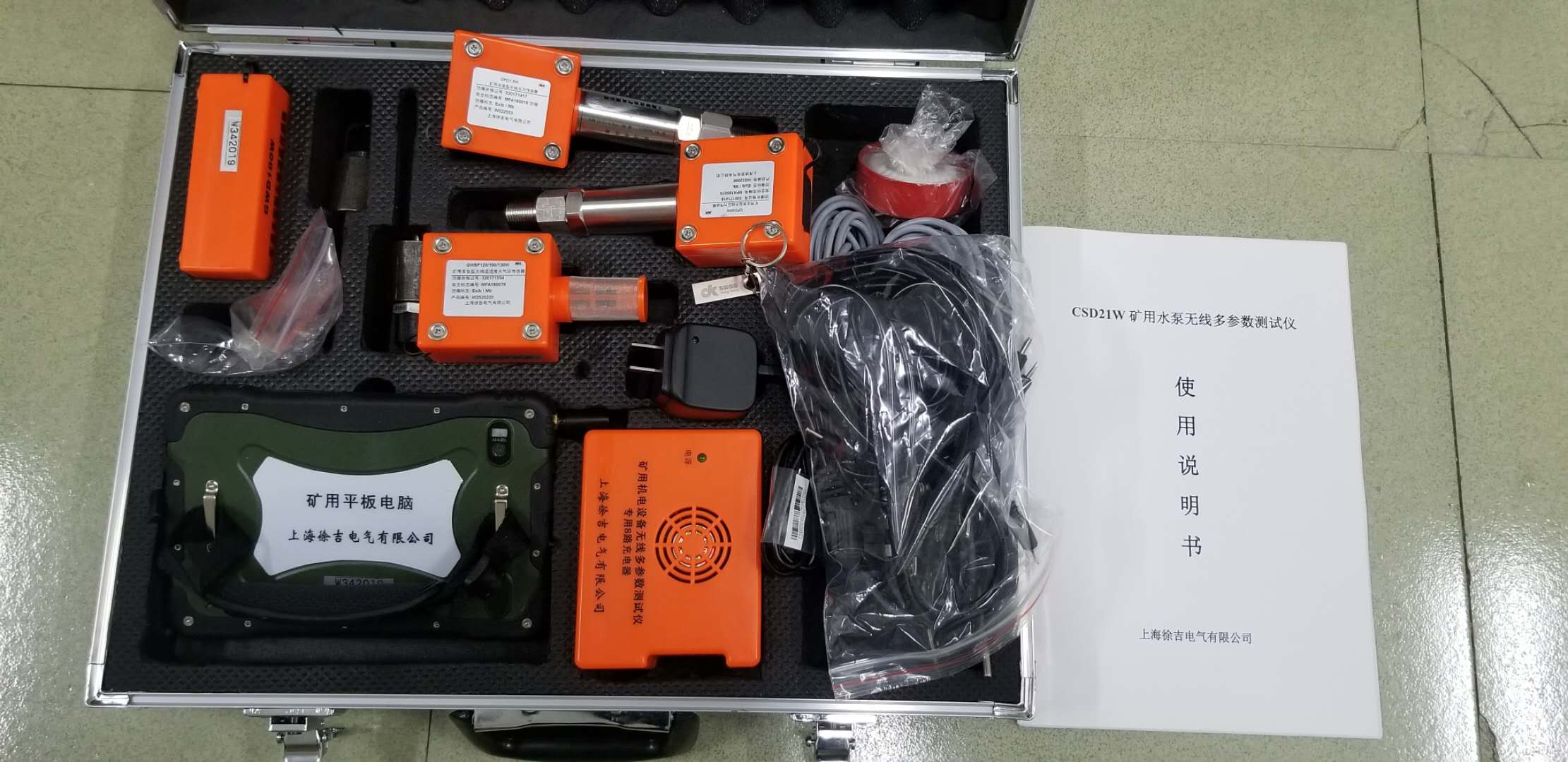

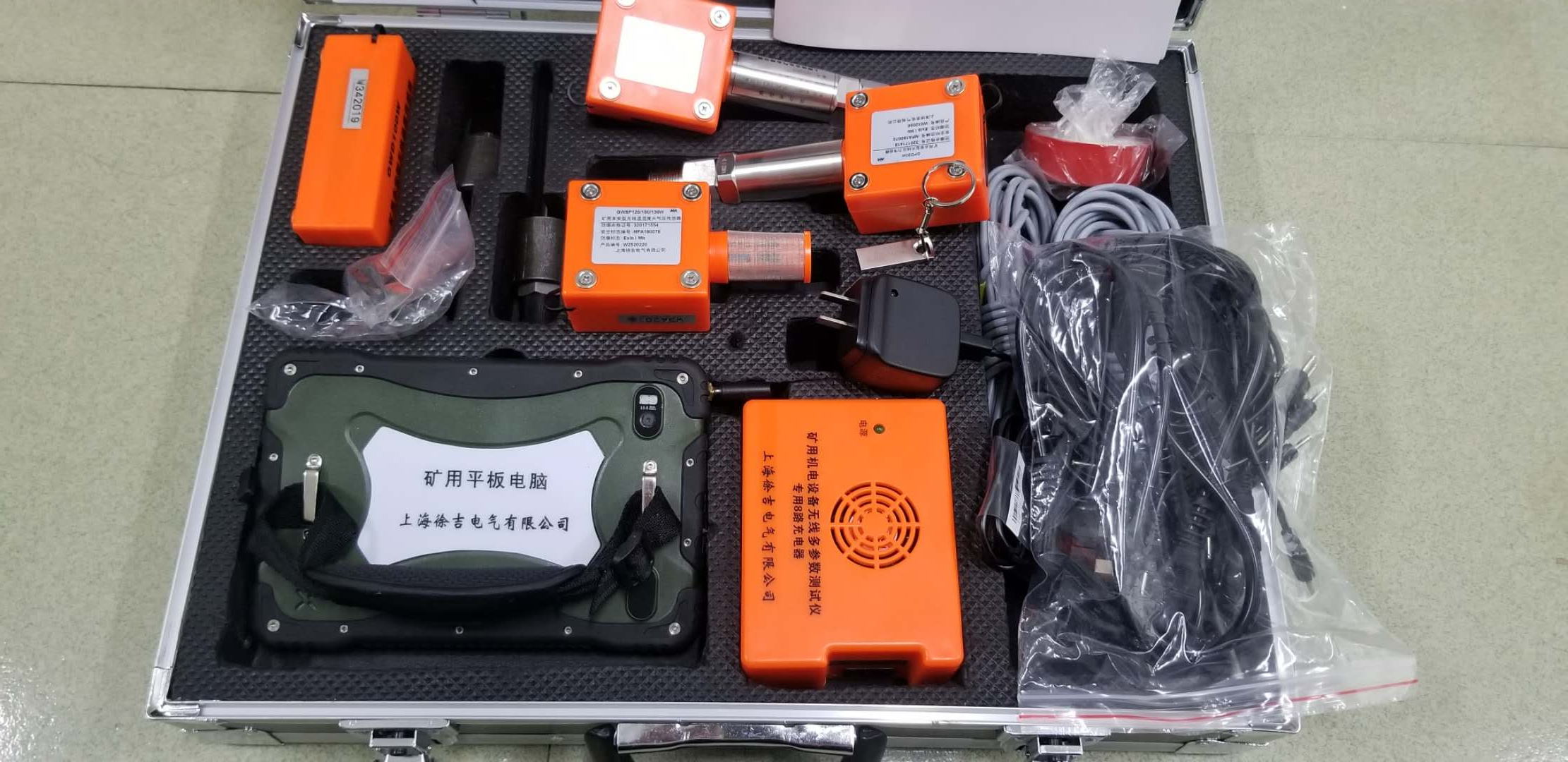

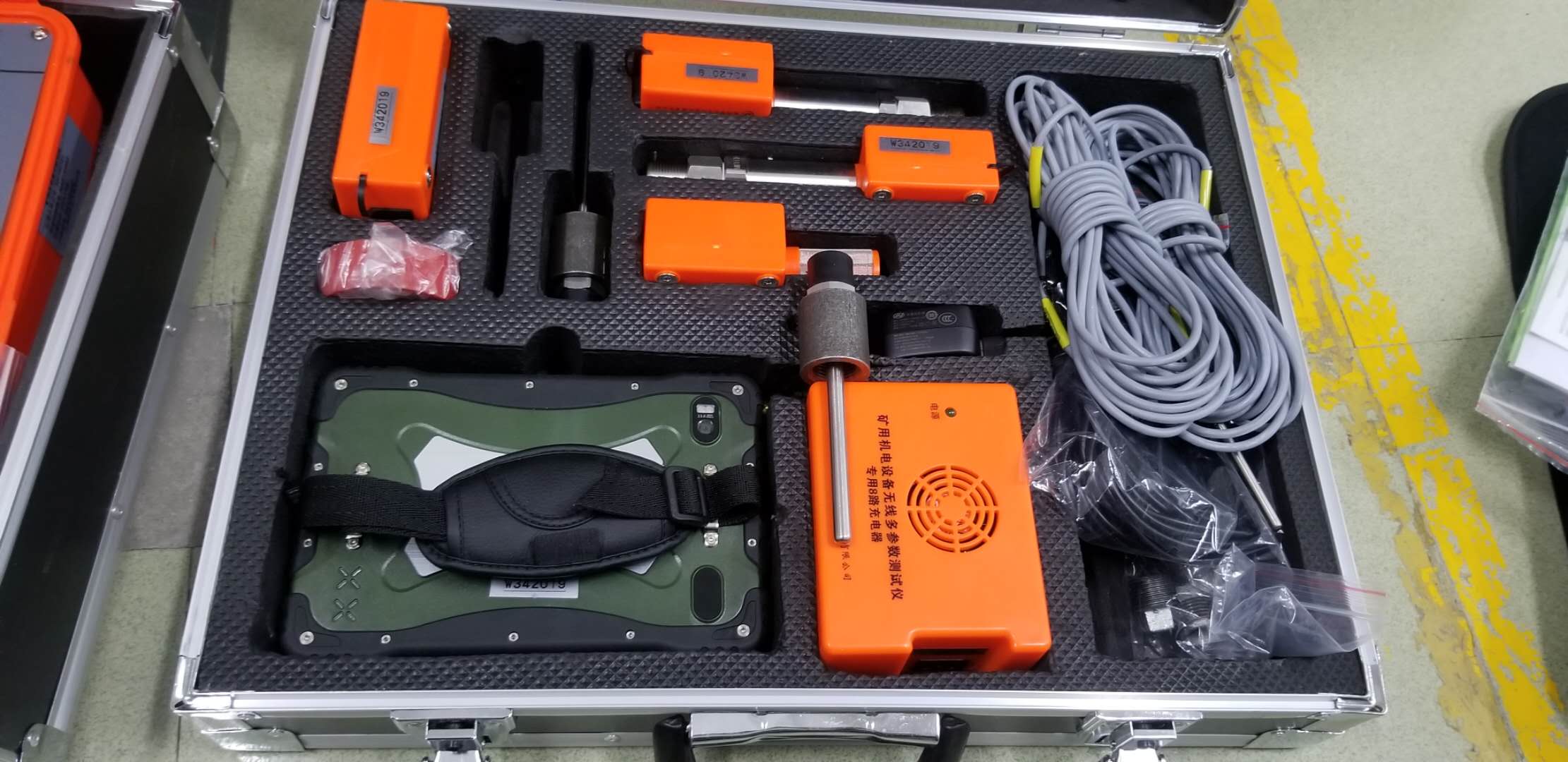

l 儀器由采集平板電腦、無線環境采集傳感器、無線溫差模塊、無線油壓傳感器構成。
